Elipson 1403 - Filtrage et câblage

> Article de 2016 <
Fin de restauration des Elipson - extrait de Audiovintage
"De l'utilité de contrôler les condensateurs et le câblage de vieux filtres acoustique"



Partie 1 : composants
"Voici les mesures de 3 capa SCR série PZA d'un des filtresnote : à l'aide d'un ESR metre, trouvable pour qq sous sur internetOn se retrouve avec 120uF au lieu de 100uF pour les graves, 33uF & 60uF pour les medium au lieu de 25uF & 50uF, pour les aigus de mémoire, 3,5 / 4uF au lieu de 2uF...pour une ESR non mesurable, CAD quasi nulle (bien !).

Donc ma première conclusion, qui est finalement assez évidente quand on voit les mesures des SCR PZA ci dessus :
- les HP ne fonctionnaient plus dans leur plage optimale
- la transparence générale de l'enceinte reste la même (normal, vu les perfo ESR des PZA !)

En gros, les enceintes se sont petit à petit déséquilibrées avec le temps.
J'ai sauté le pas en refaisant les 2 filtres. Après quelques semaines - il fallait que les capa se mettent en place - on voit bien le gain que cela à apporté.
Les enceintes étaient déséquilibrées vers les medium, qui avaient tendance à "crier" quand je montais le volume. Il suffit de voir mes messages depuis plusieurs années sur ce forum : j'ai toujours attaqué l'acoustique de ma pièce ! J'ai cherché des préamp "doux", des ampli mou : tout ça pour compenser une dureté qui ne devait être que la disto des medium.


note de 2020 : et oui, il était bien là le problème. La preuve, plus de changement HIFI depuis :)

Là je peux monter le son bien plus fort sans être gêné.
Les basses ont repris leur place ! Le principal changement est sur les album de rock : les percussions sont bien plus réalistes.
je suis en train de me régaler avec XMII de Porcupine Tree : ça envoie !
Pour autant les Elipson gardent leur caractère : des enceintes faites pour le classique/jazz, avec leur basses dures à maitriser, mais d'une belle transparence d'écoute et une super spatialisation.

J'ai donc effectué la manipulation sur une seule enceinte pendant une 15aine de jours, avant de faire les deux.

Ce qui est assez rapidement ressorti, c'est que je devais jouer avec la balance pour rééquilibrer les 2 enceintes. En effet, l'enceinte avec le filtre d'origine avait les medium qui ressortait bien plus. Je devais donc mettre plus de jus sur celle avec le filtre refait. En terme de transparence, pas de changement.

En refaisant les filtres, j'ai pu constater que le câblage interne est oxydé jusqu'à la moelle. Une horreur.
La prochaine étape est donc de recabler. Et là je vais vous dire je n'hésite plus. Elle est bien loin cette idée de croire que "ce sera un sacrilège" et que cela va les dénaturer. Au contraire."


Partie 2 : le câblage interne

"Donc, disais-je, recabler. Recabler, c'est rapide à dire, et un calvaire à faire. Ca m'a pris 3 heures ce soir, pour une seule enceinte.

Il s'agit de Belden 9497 pour les curieux. Pourquoi lui ? Simple : c'est du câble pro, pas cher (je l'ai eu à 2e le mètre linéaire grâce a un achat groupé), qui semble avoir déjà fait ses preuves chez des constructeurs connus tels que Shindo, également chez les DIYers. Et on est loin d'un produit aux cristaux de perlimpinpin rendant le son plus blanc que blanc.

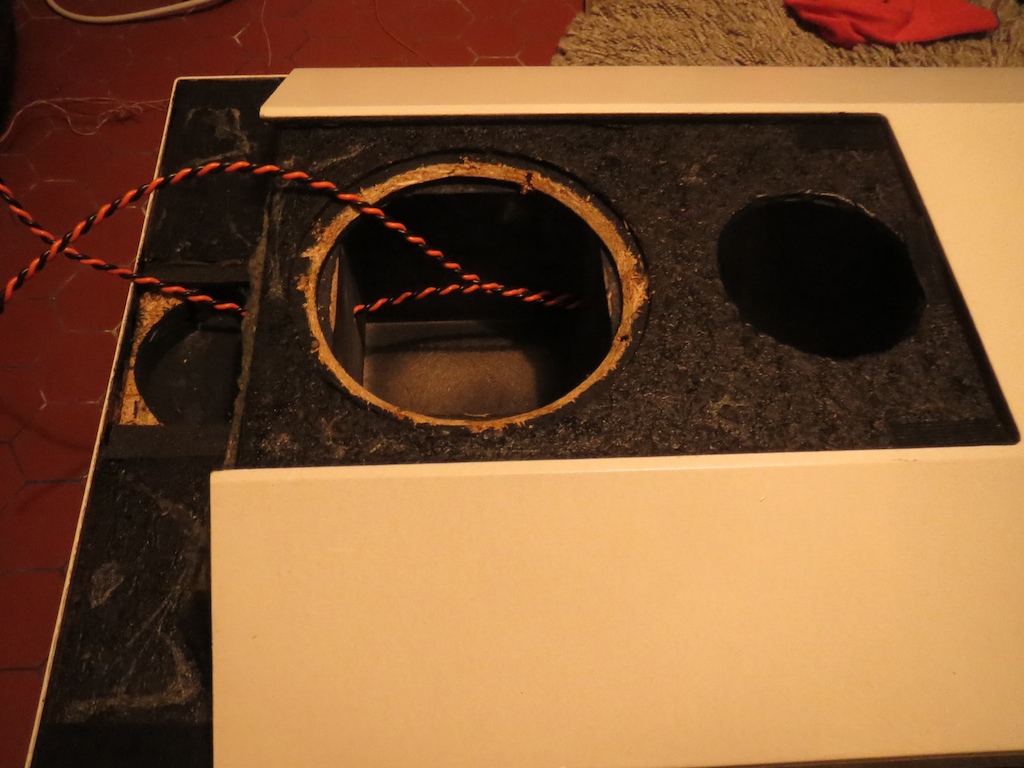

La complication est de faire passer les câbles par des trous fait pour du mono brin, non torsadé, et plus fin. J'ai du agrandir les trous, et tirer chaque cable à l'aide d'un fil plus fin pour qu'il se glisse dans le bon chemin, à travers les différentes charges de l'enceinte."

Pour tordre le cou à un éventuel débat sur le pour ou contre de mettre des soit-disant meilleurs câbles :

"Il y a une nuance avec les débats du pour/contre des différences entre câbles : c'est que j'ai fais ça surtout pour remplacer des câbles oxydés

Une simple maintenance quoi !"
Un beau bazar, qui permet de juger la taille des composants

Ainsi s'achève le voyage de la restauration de ces Elipson.

Etanchéité refaite, monte HP remise à l'original, Rafraichissement des filtres, du câblage, et mise en place de la mousse "enjoliveur" noire sur la façade... Et des heures d'écoute de super disques, ponctué par quelques fiesta pour le plus grand plaisir des amis

Audio-Research SP-7

> Article de 2014 publié sur Audiovintage <
Ce texte date de ma recherche de matériel pour atteindre le son qui me convenait à budget raisonnable. j'avais testé dans la même période ce SP7 et le Sonic Frontier SFL-1.
6 ans après je me souviens encore de ce ARC. Au final, si j'en recroise un, je craquerai peut être.

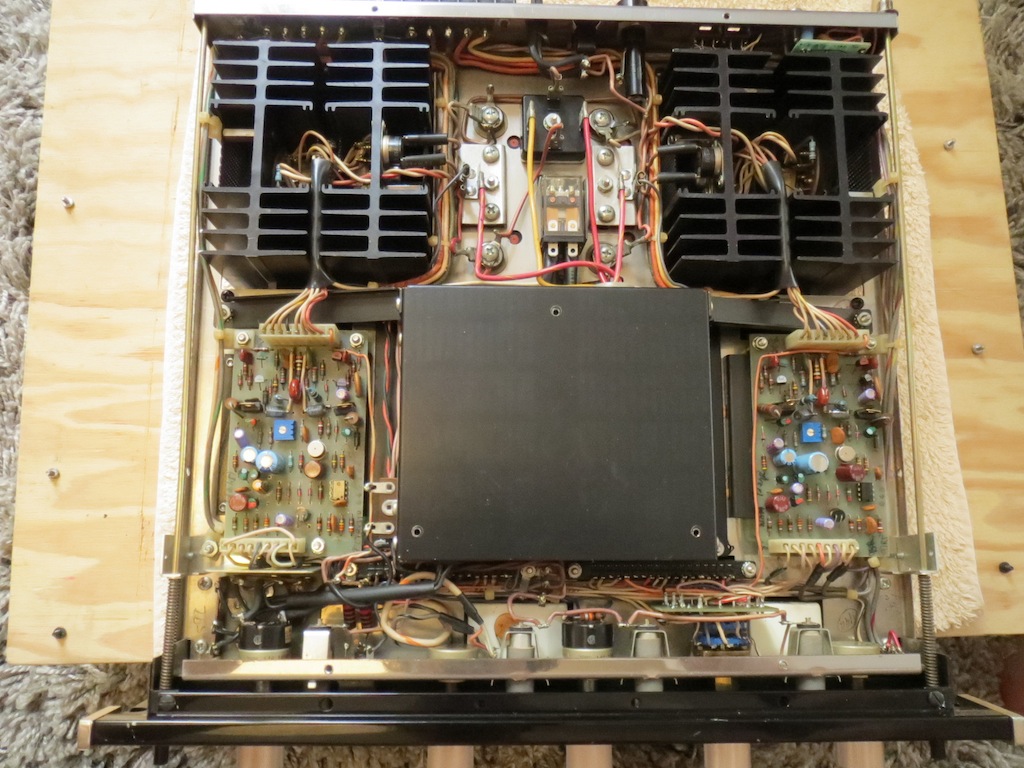

"Voici quelques cliché du "vilain petit canard" d'Audio Research : le SP-7. Pourquoi vilain canard, car il est 100% solid state. Cela fit hurler les aficionados de la marque à l'époque. Pour autant, la construction respecte les standard de qualité d'Audio Research, et un soin est apporté au circuit. Aucun condensateur n'est présent sur le trajet du signal. Le potentiomètre cranté en aluminium, la façade avec les poignées rack, et ses commandes réduite au minimum font que c'est un plaisir à utiliser chaque jour.

Question son, je n'ai pas eu la chance d'écouter ses frères à ampoules, donc je ne rentrerai pas dans la polémique c'est mieux/moins bon que les autres ARC. En revanche je peux vous donner quelques impressions : c'est très sec, ça claque. Il est nerveux/punchy, mais néanmoins transparent. La scene est assez développée, mais assez projetée en avant. La réponse dans le grave est très bonne.

Lorsque je l'ai utilisé sur mon système, je me faisais la réflexion que c'est une écoute intéressante, mais un peu fatigante. Je pense que l'année à utiliser le Denon PMA-850 en pré m'a habitué à un son tranquille, ne faisant pas de vague.

En tout cas, j'ai récemment changé de source vers un modèle un peu moins neutre, plus "chaleureux" pour calmer un peu le tempérament de ce SP-7.

Après 1 mois d'écoute, je dirais que c'est un préamplificateur qui est intéressant, à utiliser pour réveiller un système un peu trop pataud, trop chaud. Parfait avec des enceintes un peu fainéantes qui veulent qu'on les fouette un peu. En cas de système trop neutre, analytique, aie les tympan ! Cela ne conviendra pas à beaucoup d'installation je pense. Mais mal-aimé, sa côte le rend abordable : cela m'a permis de mettre un pied dans le monde d'Audio Research "



note de 2020 : oui il a du caractère ce SP7, mais ce que je ne savais pas encore, c'est que les filtres acoustiques de mes Elipson laissaient à désirer, dégradant les Medium..+ une acoustique bof bof... d'où cette recherche de son mat et doux.






"Ces modules exotiques seraient des sortes d'ampli opérationnel discrets moulés dans de la résine. Rumeur... Mais ne comptez pas sur moi pour en ouvrir un

Selon ARC, à l'époque ils permettaient de surpasser la technologie des ampli-op. En cas de panne de l'un d'entre eux, et bien on est bien embêté : c'est introuvable




Pour la petite anecdote, l'ancien propriétaire l'utilisait avec un Quad 303 et de magnifiques Elipson 4240 ! En tant qu'amateur de la marque, j'ai ouvert grand les yeux en entrant dans son séjour. Nous avons écouté de la musique asiatique -qui ne m'attire pas forcément plus que ça- et bien pour être honnête, j'avais envie de danser. Quel rythme, les notes nous enveloppaient d'une sorte de brume de musique. Pas évident à exprimer, mais il est clair que chez moi je suis loin de cette impression. Une très bonne expérience en tout cas"

This is the end ?

Période de confinement oblige, me voilà à ressortir les vieux cartons... dont ce blog !
Le dernier article que j'avais écrit était celui de l'arrivée du McIntosh chez moi. Finalement, c'est assez parlant : depuis son arrivée, quasiment plus de bricolage HIFI !
Enfin presque.

Ma chaîne est donc à peu près figée depuis près de 4ans à cette composition :

Sources :
Platine CD Meridian 588 (une bombe de musicalité !)

Platine Vinyle Lenco L75
 - Bras Ortofon AS212
 - DL103r
 - poulie remplacée
 - Cable Cardas

Préamplification:
Linn Kairn (Top !)

Amplification :
McIntosh 2125

Enceintes Elipson 1403
 - Filtres refaits
  > Aigus : SCR SA + PIO Russes en direct de l'ex URRS (K-75)
  > Medium : SCR SA (étain) & PA
  > Graves : SCR PA
  > Resistance Mundorf
 - Recablée en Shindo importé du Japon (j'en vois qui rigolent au fond !)
 - étanchéité refaite avec joint en caoutchouc

Câblage :
 > enceinte : ZEF Atohm
 > CD : DIY avec fil argent et connecteur Eichmann Bullet
 > preamp - amp : Audionote


Au placard :
DAC Micromega Duo BS2
AKG 340
AKG 240 (câblage à réparer)
Ampli DIY à base de Quad 405 + SMPS
Ampli phono à lampe DIY "DIAFAN"
2x Ampli mono à tubes Philips
Enceintes Dual CL-144
Ampli casque DIY "Panda" en Classe A
Hauts parleurs Saba Greencones


Que de bazar !
Tout cela donne un son.. pas forcément HIFI, mais qui me plait :)
Le détails sont là, la chaleur, un effet un peu chatoyant (ce qui ont testés les cables en argent comprendront) ; une belle spatialisation (ce que je préfère)... une écoute sage
Je lui reprocherai un manque d'impact, et un moment ai pensé claquer ma tirelire pour trouver un préamplificateur Audio Research afin de botter le c*l du Mc Intosh


Remarque
A part les câbles, composants et cellule phono, il n'y a pas une chose que j'ai acheté neuve.
J'ai pris le parti de trouver des occasions, voir en panne et de les restaurer. D'une part car je n'avais pas les moyens d'aller voir dans les magasins hifi, et puis, acheter un appareil fonctionnel qui a fait ses preuves, et plus tard rajouter de quoi le restaurer permet d'échelonner les dépenses, avec un peu de fun et la récompense d'un son s'améliorant


Si j'ai le temps, je ferai part de mon ressenti sur certains sujets (cables, condensateur, la platine Meridian, le Kairn...)
Puis ça sera une pause dans le monde de la HIFI. Soit je bazarde tout et je repars sur du full numérique (genre Mac + Audirvana + enceintes amplifiées), soit je garde et je me monte une install numérique en parallèle, en mode Nomade... on verra.
Le temps passe vite et de nouvelles passions ont pris le dessus :)

McIntosh Mc2125

Cela fait un bon moment que je n'ai rien publié ici. Pourtant je ne suis pas mort, et quelques machines sont passées et reparties de chez moi, mais aussi plusieurs bricolages...
On va essayer de rattraper le retard.

Pour commencer, ce Mc -toujours chez moi celui-ci- assez imposant. Une trentaine de kilo sur la balance, une conception magnifique, aussi bien pour l'esthétique, que pour l'accessibilité et l'entretien.

La sonorité est un peu "mate", soyeuse. L'utilisation de transformateurs de sortie lui permet de se jouer de la charge particulière des Elipson : les graves sont profond, les mediums chantent... La dynamique n'est peu être pas son point fort. Ecoute plutôt orientée fauteuil cuir & verre de whisky à la main que Live.

Son âge commençant à avancer, j'ai décidé de remplacer quelques composants. Ce sera l'objet d'un autre post.

Philips EL6435 : Ampli mono à tubes

Un pas dans le monde du tube avec ces 2 blocs mono de 140 Watts destinés à la sonorisation des espaces publics. Rien de bien subtil se dira-t-on. Mais la robustesse de ces engins et les commentaires positifs sur ces "Public adress" m'on convaincu de sauter le pas !

On se retrouve avec 2 blocs de 20kg, équipés de 4 tubes de puissance PE06/40N destinés à l'origine au balayage des téléviseurs cathodiques. En préampli on a une succession de plusieurs ECC86

Les transformateurs sont énormes et la qualité de construction de l'ensemble inspire confiance.

Après avoir pu redémarrer dans les règles (Inspection, mesure des composants, Variac) chacun d'eux et m'assurer qu'ils étaient fonctionnels, me voilà lancé dans leur restauration.

a suivre...
